三维激光扫描技术在竣工规划核实测绘中的应用(清华科学城C10、C12主楼竣工规划核实)
发布时间:2025-04-03 10:15:31

受北京华弘玻璃有限公司委托,我司对清华国重昌平基地(清华科学城)重点建设项目开展竣工规划核实测绘。项目包含C10智能绿色车辆与交通重点实验室和C12新型电力系统运行与控制全国重点实验室两栋主体建筑,总建筑面积约4.2万平方米。针对工业建筑体量大、异形构件多、验收时效要求高的特点,项目组采用华测RS30型三维激光扫描仪,通过非接触式数据采集技术替代传统人工测量,实现规划指标的高效核验。

一、外业数据采集

1. 快速采集作业模式

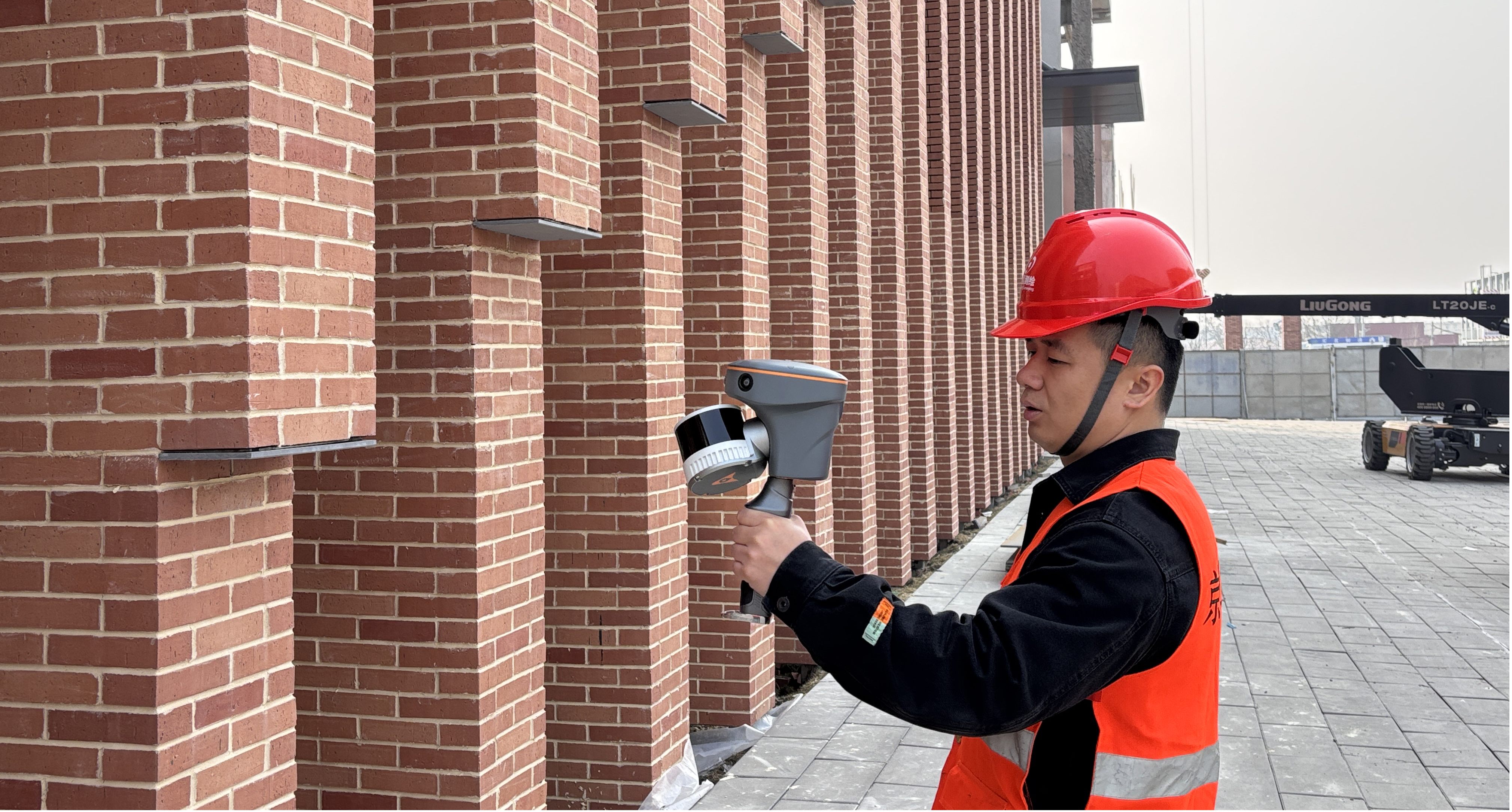

利用RS30可以"手持扫描+实时定位"组合技术,配备2人专业小组。3个小时内完成4.2万平方米厂区扫描,相较传统测量效率提升50%以上。

2. 数据质量控制体系

完整性验证:通过点云密度分析算法检测覆盖盲区,关键区域二次补测坐标系统一:采用北京地方坐标系,与规划审批图纸实现无缝对接


二、内业数据的处理

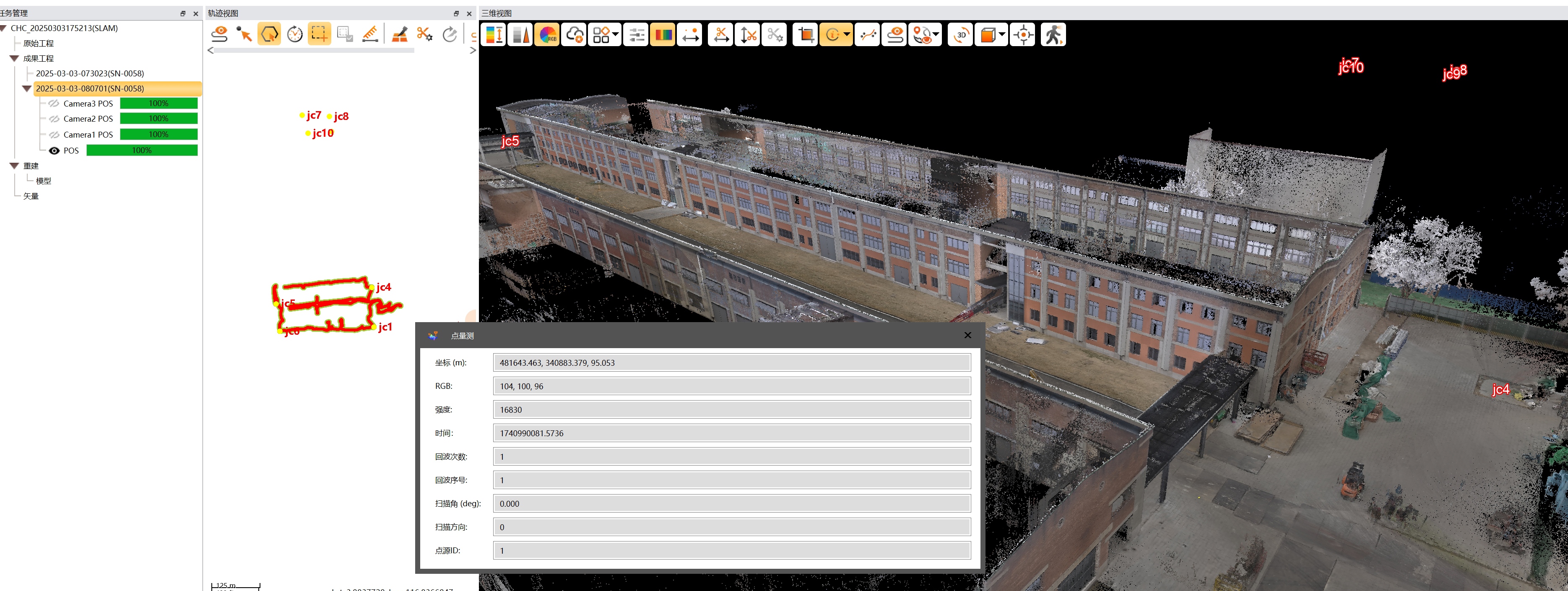

内业点云解算时间大约是外业时间的4倍,完全电脑的数据处理无需过多的人工参与,把解算完成的点云数据导入清华三维EPS软件并配合点云切片技术,即可进行以下工作:

1)总平面布局。核查用地范围、平面位置、平面尺寸、建筑间距、建筑退让、出入口位置等。

2)技术指标。核查建设规模、建筑密度、容积率、绿地率、停车泊位等

3)建筑单体。核查建筑面积、建筑层数、建筑层高、建筑高度、建筑形式、立面造型外墙装饰材料及色彩等。

4)公共服务及市政配套设施。核查公共服务及市政配套设施位置和规模。


三、技术优势

1. 效率提升通过激光点云采集完成每秒数十万次特征点的采集,让测绘工作变得更加高效单栋建筑数据采集耗时缩短至传统方法的1/3,内业处理自动化率也大大提高。

2. 成果可靠性形成带拓扑关系的点云数据库,支持任意点位三维坐标溯源

3. 应用延展性点云数据可直接用于规划红线动态监测支持竣工成果与审批方案的数字化对比分析为后续园区资产管理提供三维空间底座


四、与传统测绘方法对比

对比维度

三维激光扫描技术

传统人工测量

数据获取

全自动采集,1.5小时完成4万㎡

分区块人工丈量,需3人7个工作日

成果形式

带三维坐标的点云数据库

平面图纸+手工测量记录

误差控制

系统误差≤5mm,可追溯原始数据

人为误差普遍>10mm

可视化程度

直观呈现空间关系与细节特征

二维图纸难以反映立体信息

成本效益

人力成本降低40%,外业风险减少

依赖大量人工,高空作业风险高



本项目通过三维激光扫描技术的创新应用,实现了竣工规划核实的数字化转型。相较于传统模式,该技术不仅显著提升了作业效率与数据精度,更为规划监管提供了可量测、可追溯的三维空间证据链。未来,我们将持续深化点云技术与BIM、UE等平台的融合应用,推动工程测量的智能化升级。
